MARANTEC Comfort 380 Set 24 V-DC Motor, 1.100 N, 18 cm/s für Garagentore
Produktinformationen "MARANTEC Comfort 380 Set 24 V-DC Motor, 1.100 N, 18 cm/s für Garagentore"
MARANTEC Comfort 380 Set 24 V-DC Motor, 1.100 N, 18 cm/s
Antriebssystem für privat genutzte Garagentore: Für Schwingtore bis 6 m Torbreite und 220 kg Torgewicht, einwandige Sektionaltore bis 6 m Torbreite und 220 kg Torgewicht, doppelwandige Sektionaltore bis 6 m Torbreite und 220 kg Torgewicht. Für Kipp- und Canopytore bis 6 m Torbreite und 2,25 m Torhöhe sowie 220 kg Torgewicht. In Verbindung mit Marantec-Antriebsschienen.Variante bi∙linked

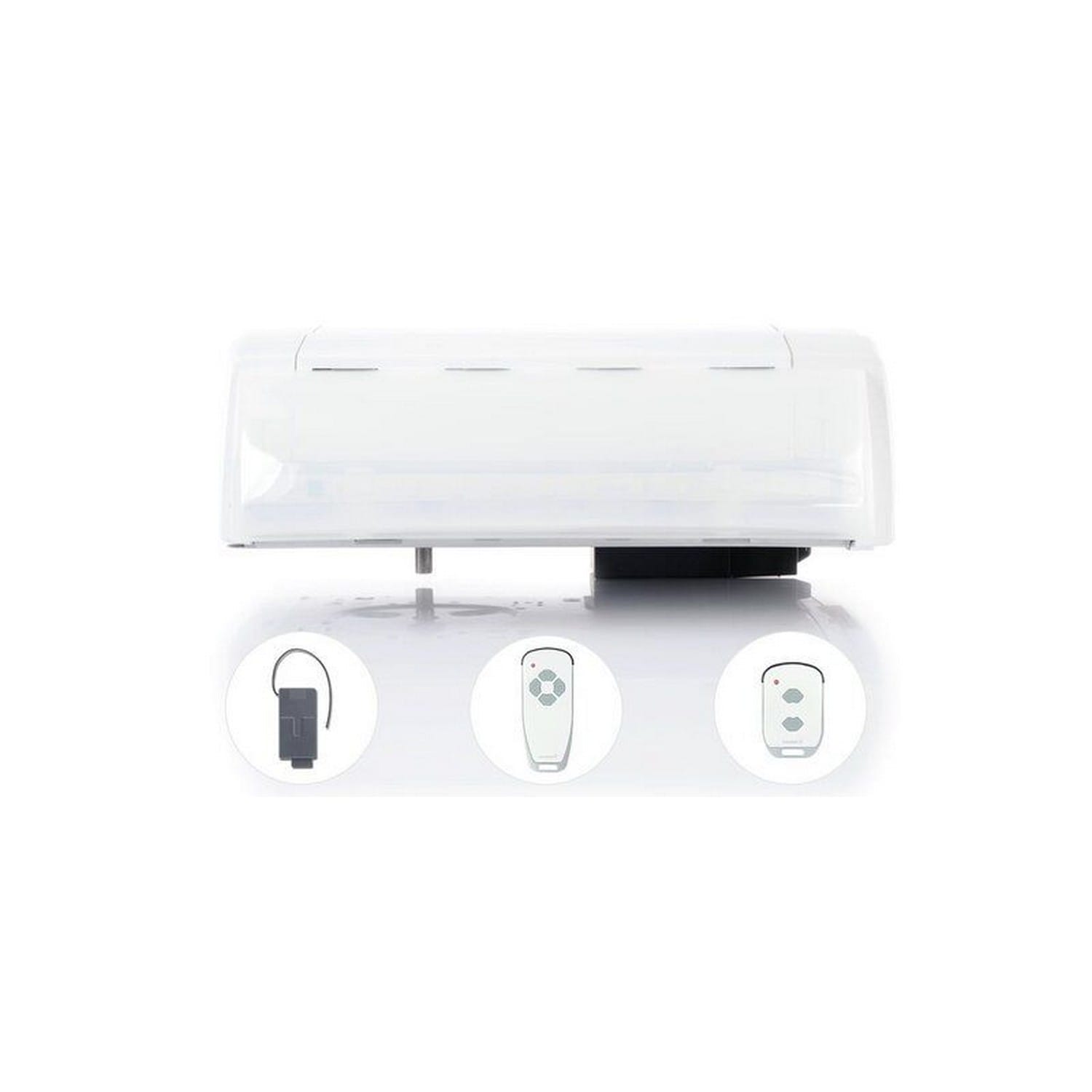

Motor-Aggregat mit integrierter SteuerungDigital 921 Modulempfänger, 868 MHz bi∙linkedDigital 564 Mini-Handsender 4-Kanal, 868 MHz bi∙linkedDigital 572 Micro-Handsender 2-Kanal, 868 MHz bi∙linkedUniversal-Einbauset für Schwing- und SektionaltoreNetzkabel mit Eurostecker, 1,5 m
Variante Multi-Bit
Motor-Aggregat mit integrierter SteuerungDigital 168 Modulantenne 868 MHz Multi-BitDigital 382 Mini Handsender 2-Kanal 868 MHz Multi-BitDigital 392 Micro Handsender 2-Kanal 868 MHz Multi-BitUniversal-Einbauset für Schwing- und SektionaltoreNetzkabel mit Eurostecker, 1,5 m
Technische Daten
Zug- und Druckkraft (max.) [N]: 1100Laufgeschwindigkeit (max.) [cm/s]: 18Zyklen pro Stunde (max.)*: 6Zyklen pro Tag (max.): 60Betriebsspannung [V]: 230 V/1~Leuchtmittel: 2x 10-LED-Modul
Antrieb
DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte SchließungIntegrierte Steuerung mit beleuchtetem LC-Display und einfacher ProgrammierungAnschlüsse für Taster, Lichtschranke, Schlupftürkontakt, Battery-Backup und Erweiterungsplatinen zur Nachrüstung weiterer Funktionen2-seitige und zu den Seiten abstrahlende LEDBeleuchtungSchnell und leistungsstarkBattery-Backup im Gehäuse integrierbar
Aufbau und Anschluss
Anschluss (konventionell) für Taster, Lichtschranke und HaltkreisAnschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)Anschluss (MS-Bus) für Handprogrammiergerät und ErweiterungsmoduleAnschluss für Battery-BackupAusgang 24 V-DC, max. 50 mA
Bedienung
Marantec-EOS-ProgrammierungProgrammierung und Zustandsmeldung über LCDisplayProgrammierung und Diagnose über optionales externes Handprogrammiergerät möglichProgrammierung und Diagnose über maveo pro per Smartphone-App möglich
Endlageneinstellung
Elektronische Endabschaltung
Funktionen
Stromspar-Technik bluelineSoft-Start/Soft-Stopp/Soft-LaufElektronische AufschubsicherungBlockierschutzLaufzeitbegrenzungDrehrichtungsumkehr programmierbarBackjump (Entlastung der Schließkante)Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)Zwischenposition AUF und ZU getrennt programmierbarTorlaufgeschwindigkeit AUF und ZU getrennt programmierbarSoft-Lauf-Position AUF und ZU getrennt programmierbarSoft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbarZargenfunktion (Ausblendung von Zargenlichtschranken)Programmierbarer Impulseingang und -ausgangZyklenzählerWartungsintervall programmierbarFehlersignalisierung mit FehlerspeicherMehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)
Merkmale
Stromspar-Technik bluelineSchnelllauf-Funktion speedElektronische EndabschaltungSoft-Start/Soft-Stopp/Soft-LaufElektronische AufschubsicherungBlockierschutzLaufzeitbegrenzungEntriegelung über Zugseil (innen)Antriebskopf um +/- 90° drehbarMarantec EOS Programmierung mit LC-DisplayDrehrichtungsumkehr programmierbarBack jump (Entlastung der Schließkante)Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)Toraufzeit und Vorwarnzeit programmierbarBeleuchtungsdauer programmierbar und über Funk schaltbarAbschaltautomatik AUF und ZU getrennt programmierbarZwischenposition AUF und ZU getrennt programmierbarTorlaufgeschwindigkeit AUF und ZU getrennt programmierbarSoft-Lauf-Position AUF und ZU getrennt programmierbarSoft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbarZargenfunktion (Ausblendung von Zargenlichtschranken)Programmierbarer Impulseingang und AusgangWartungszähler (Intervall programmierbar) und ZyklenzählerFehlersignalisierung mit FehlerspeicherMehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)Anschluss (konventionell) für Taster, Lichtschranke und HaltkreisAnschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)Anschluss (MS-Bus) für Handprogrammiergerät und ErweiterungsmoduleAnschluss für Battery-Backup (back-up 100 integrierbar)Ausgang 24 V DC, max. 50 mA
Highlights
- Stromspar-Technik blueline.
- Schnelllauf-Funktion speed.
- Elektronische Endabschaltung.
Anzahl
- 1
für Garagentore:
- bis 220 kg
Lieferumfang
- Motor-Aggregat mit integrierter Steuerung
- Digital 921 Modulempfänger, 868 MHz bi.linked
- Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
- Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
- Universal-Einbauset für Schwing- und Sektionaltore
- Netzkabel mit Eurostecker Typ C, 1.500 mm
- Hinweis: Die Schiene muss separat bestellt werden
Verwendung
- Breite Schwingtore (max.) [m]: 6
- Breite Kipp- und Canopytore (max.) [m]: 6
- Höhe Kipp- und Canopytore (max.) [m]: 2,25
- Breite einwandige Sektionaltore (max.) [m]: 6
- Breite doppelwandige Sektionaltore (max.) [m]: 6
- Torgewicht (max.) [kg]: 220
Hinweis
Die Schiene muss separat bestellt werden.
