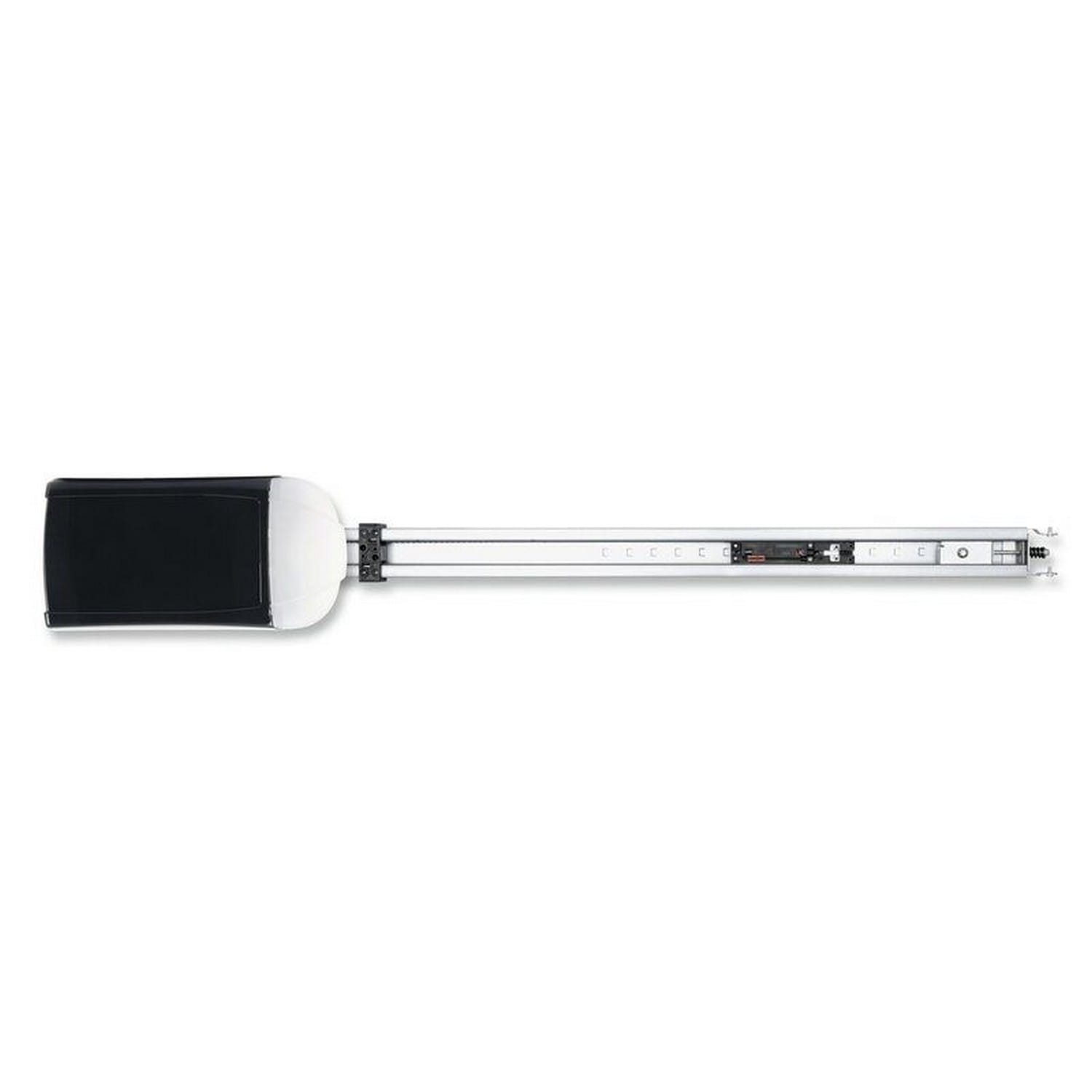

MARANTEC Comfort 260 Set 24 V-DC Motor, 550 N, 16 cm/s für Garagentore
Produktinformationen "MARANTEC Comfort 260 Set 24 V-DC Motor, 550 N, 16 cm/s für Garagentore"
Comfort 260 Garagentorantrieb 868 MHz bi∙linked Set für Garagentore bis 90 kg: 24 V-DC Motor, 550 N, 16 cm/s.
Highlights
Anzahl
Maße
für Garagentore:
Lieferumfang
Hinweis
Die Schiene muss separat bestellt werden.
Antrieb – Merkmale:
- Kompakter Antrieb, dessen Länge bei 90° gedrehter Montage um 143 mm verkürzt werden kann
- DC-Motor: Soft-Start und -Stopp schonen das Tor, getrennt einstellbare Öffnungs- und Schließgeschwindigkeiten ermöglichen eine schnelle Öffnung und normgerechte Schließung

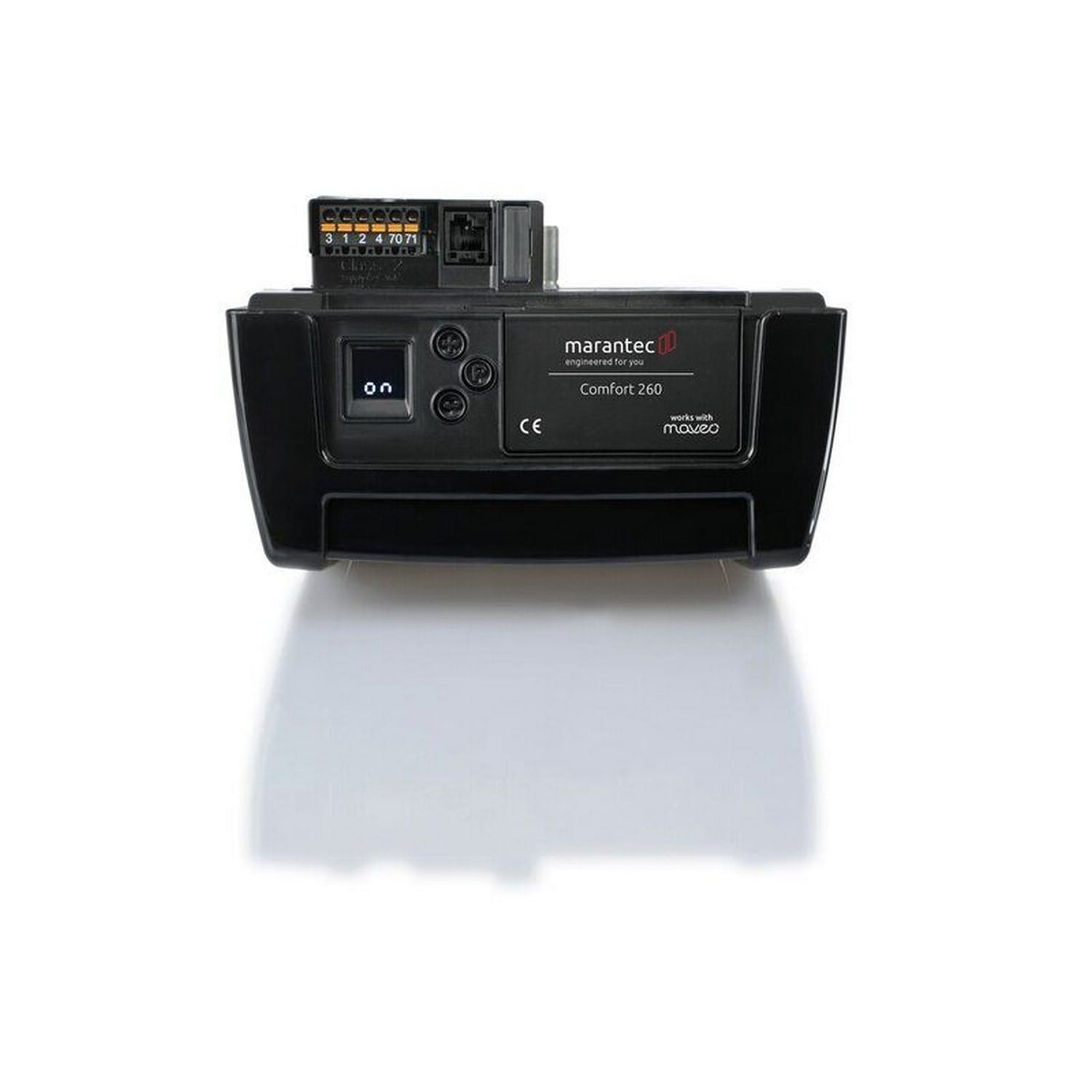

- Integrierte Steuerung mit beleuchtetem LC-Display und einfacher Programmierung
- Anschlüsse für Taster, Lichtschranke, Schlupftürkontakt, Battery-Backup und Erweiterungsplatinen zur Nachrüstung weiterer Funktionen
Steuerung – Funktionen:
- Stromspar-Technik blueline
- Soft-Start/Soft-Stopp/Soft-Lauf
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Drehrichtungsumkehr programmierbar
- Backjump (Entlastung der Schließkante)
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Zwischenposition AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Zargenfunktion (Ausblendung von Zargenlichtschranken)
- Programmierbarer Impulseingang und -ausgang
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)
Steuerung – Endlageneinstellung:
- Elektronische Endabschaltung
Steuerung – Bedienung:
- Marantec-EOS-Programmierung
- Programmierung und Zustandsmeldung über LC-Display

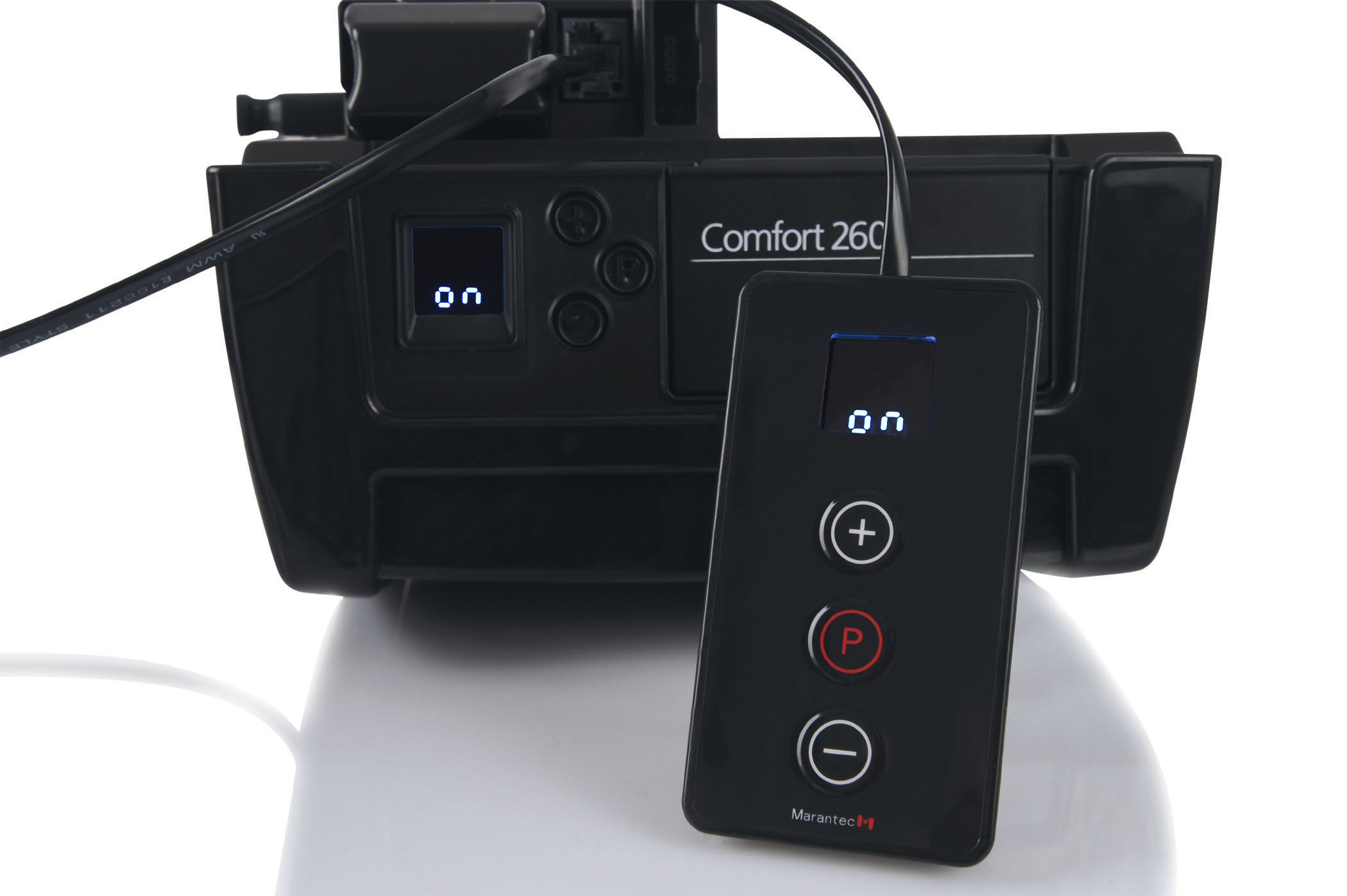

- Programmierung und Diagnose über optionales externes Handprogrammiergerät möglich
- Programmierung und Diagnose über maveo pro per Smartphone-App möglich
Steuerung – Aufbau und Anschluss:
- Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
- Steckbarer Funkempfänger
- Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
- Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 50 mA
Produktbeschreibende Daten
- Anschlussart: steckbar
- Dauerschalldruckpegel (max.) [dB(A)]: 70

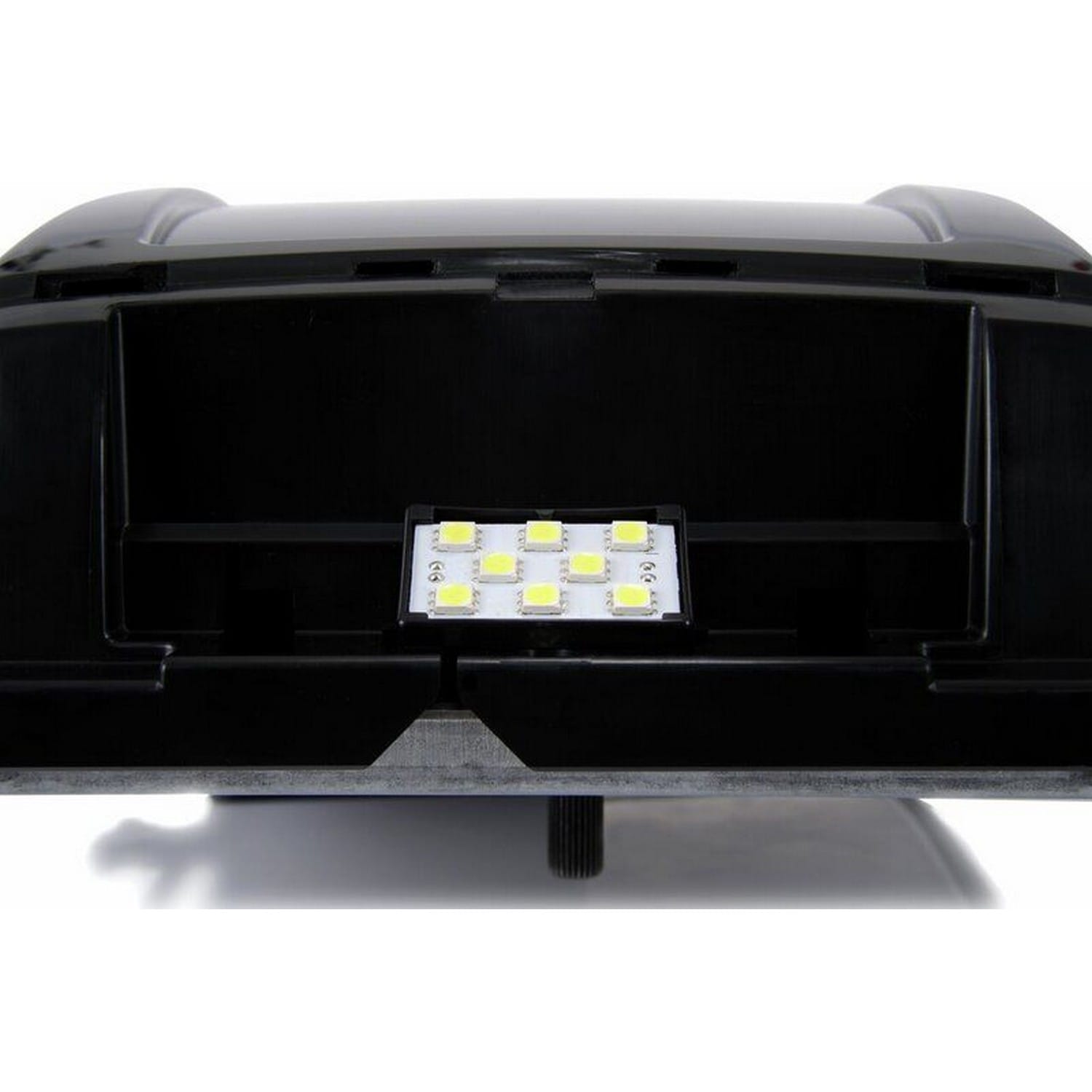

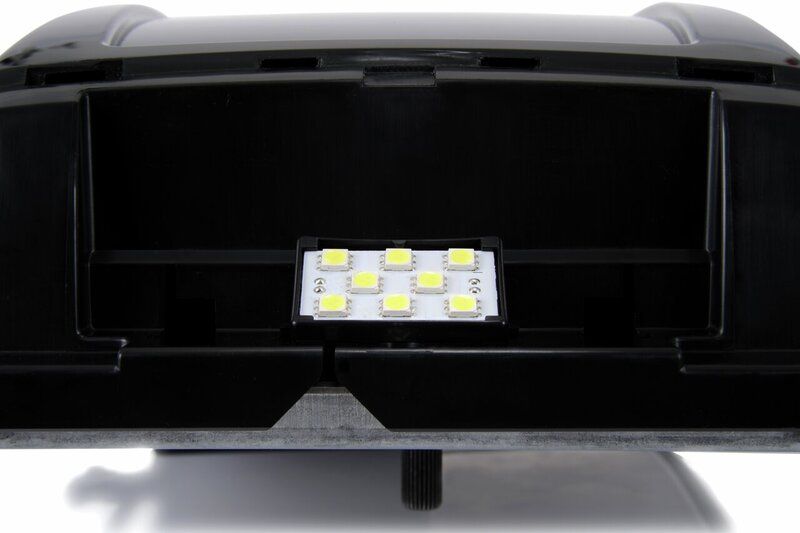

- Leuchtmittel: 8-LED-Modul
- Schutzart: IP20
- Schutzklasse: II
- Überlastschutz: Abschaltung über Stromaufnahme
Einsatzbereich
- Breite doppelwandige Sektionaltore (max.) [m]: 3
- Breite einwandige Sektionaltore (max.) [m]: 5
- Breite Kipp- und Canopytore (max.) [m]: 3,5
- Breite Schwingtore (max.) [m]3,5
- Höhe Kipp- und Canopytore (max.) [m]: 2,25
- Torgewicht (max.) [kg]: 90
- Temperatur (min./max.) [°C]: -20/60
Leistungsdaten
- Laufgeschwindigkeit (max.) [cm/s]: 16
- Zug- und Druckkraft (max.) [N]: 550
- Zyklen pro Stunde (max.)*: 2
- Zyklen pro Tag (max.): 16
Elektrische Daten
- Betriebsspannung [V]: 230 V/1~
- Betriebsspannungsart: Wechselstrom
- Leistungsaufnahme [VA/W/kW]: 0,25 kW
- Leistungsaufnahme in Bereitschaft [VA/W/kW]: 0,1 W
- Motorspannung [V]: 24 V-DC
- Nennfrequenz [Hz]: 50/60
- Nennstrom [A]: 1,1
- Steuerspannung [V]: 24 V-DC
- Zeitdauer bis zum Bereitschaftszustand [min]: 1-5
Highlights
- Stromspar-Technik blueline
- Elektronische Aufschubsicherung
- Soft-Start/Soft-Stopp/Soft-Lauf
Anzahl
- 1
Maße

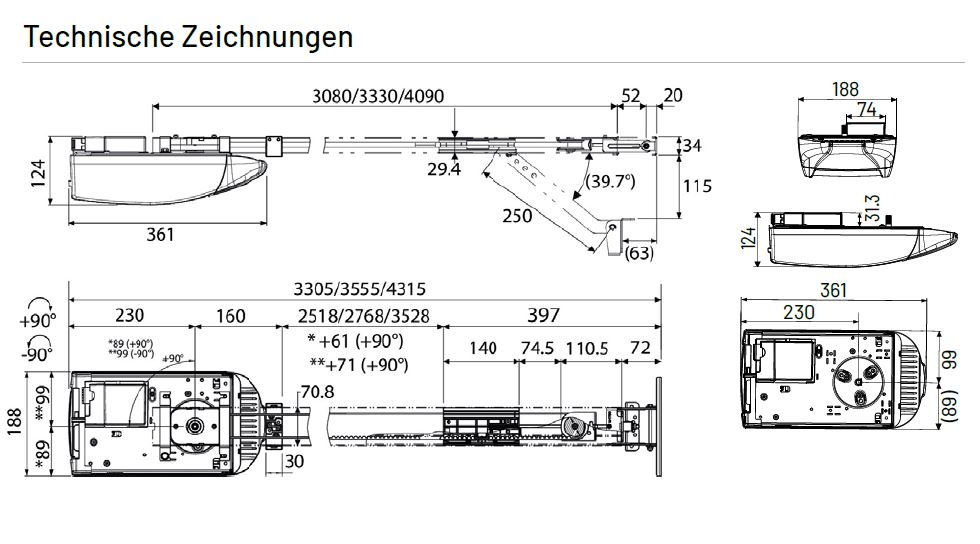

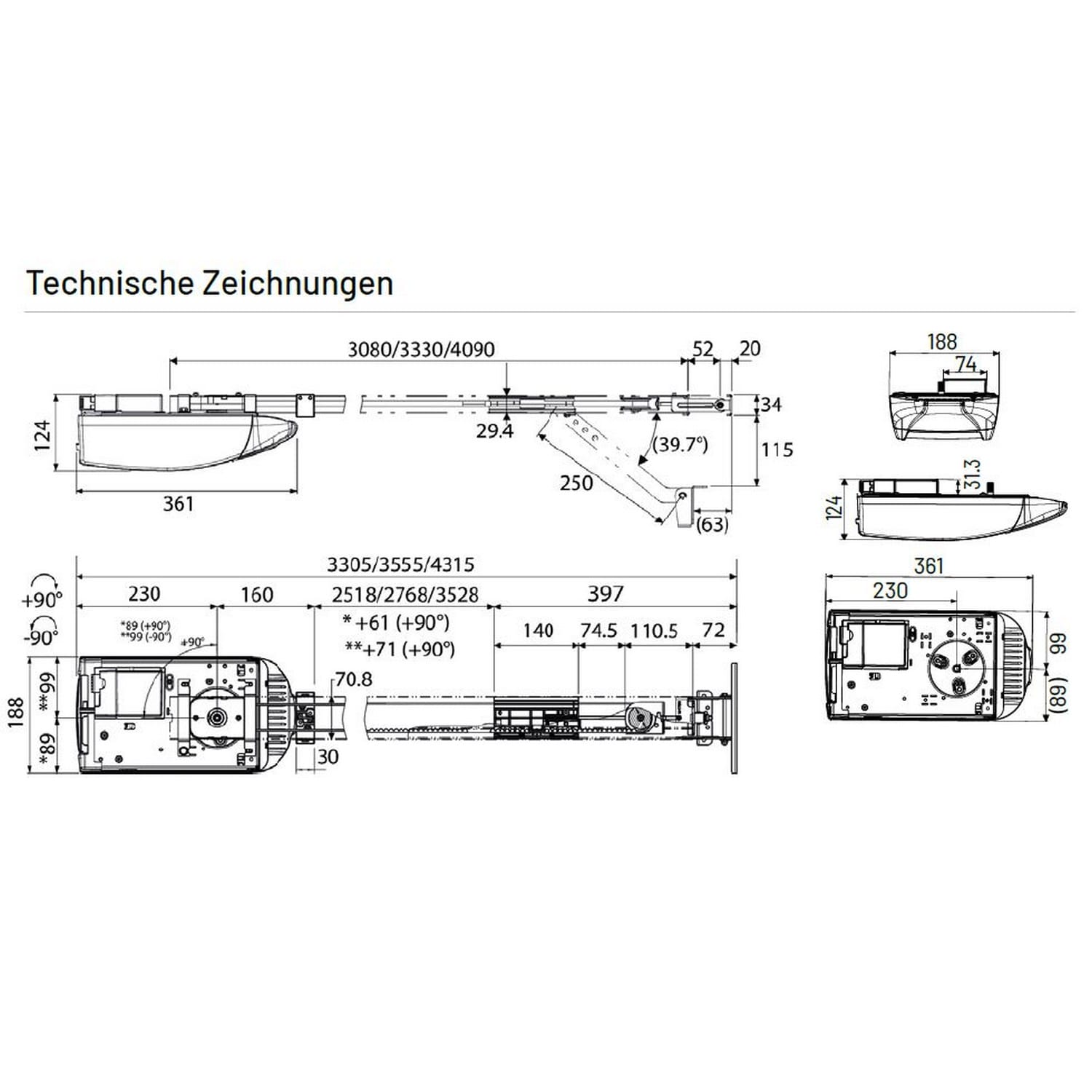

- (B x H x T): 190 x 125 x 360 mm
für Garagentore:
- bis 90 kg

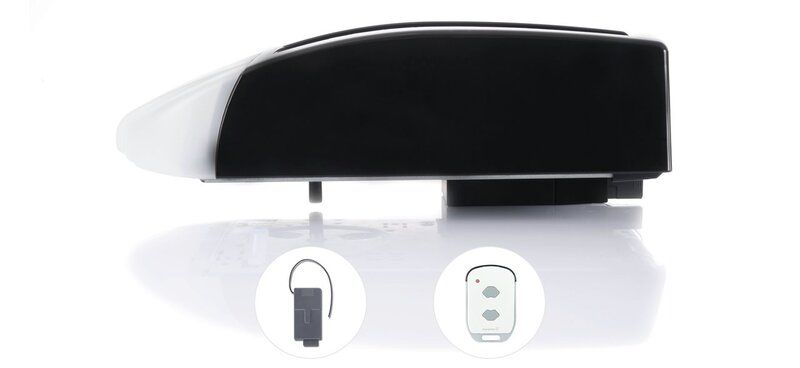

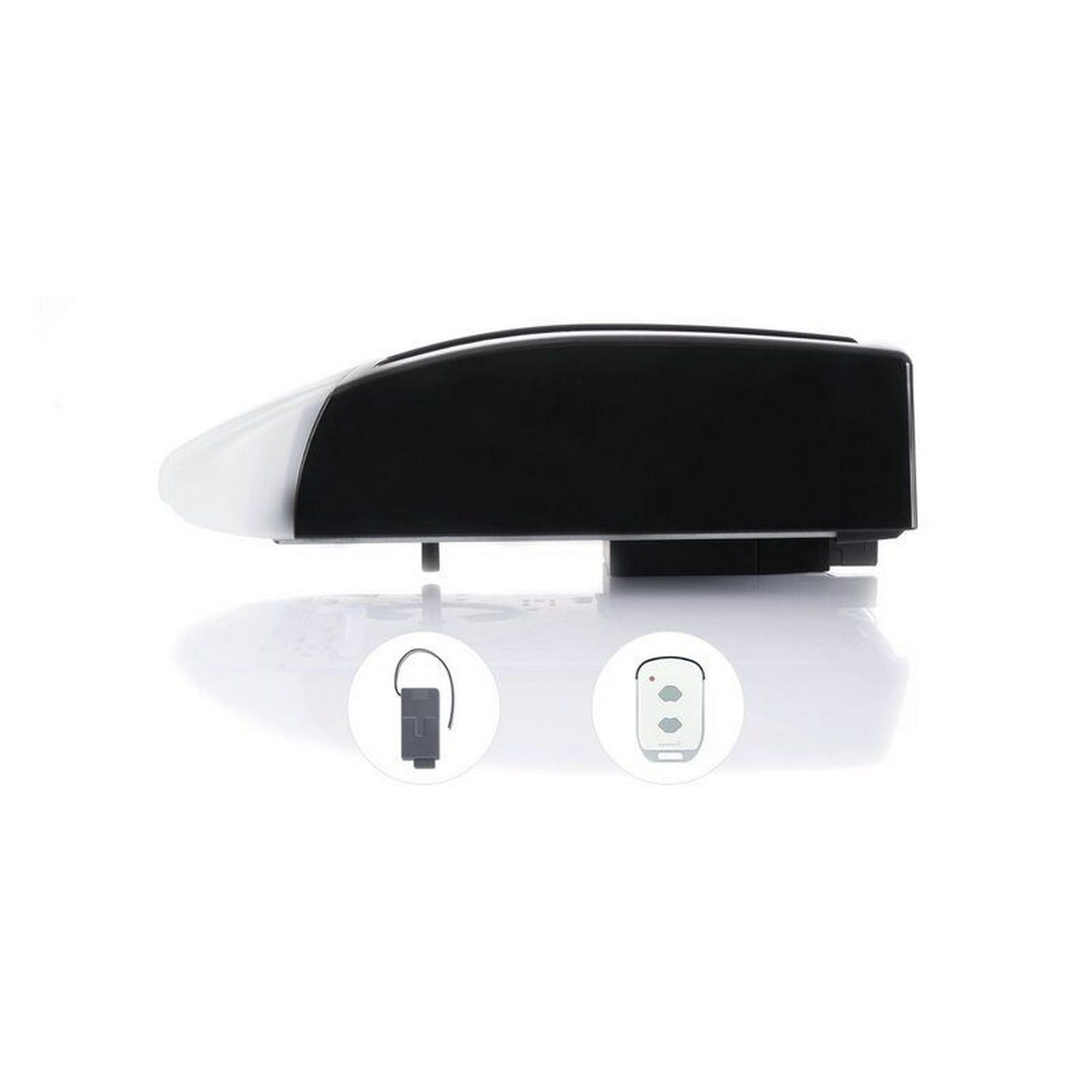

Lieferumfang

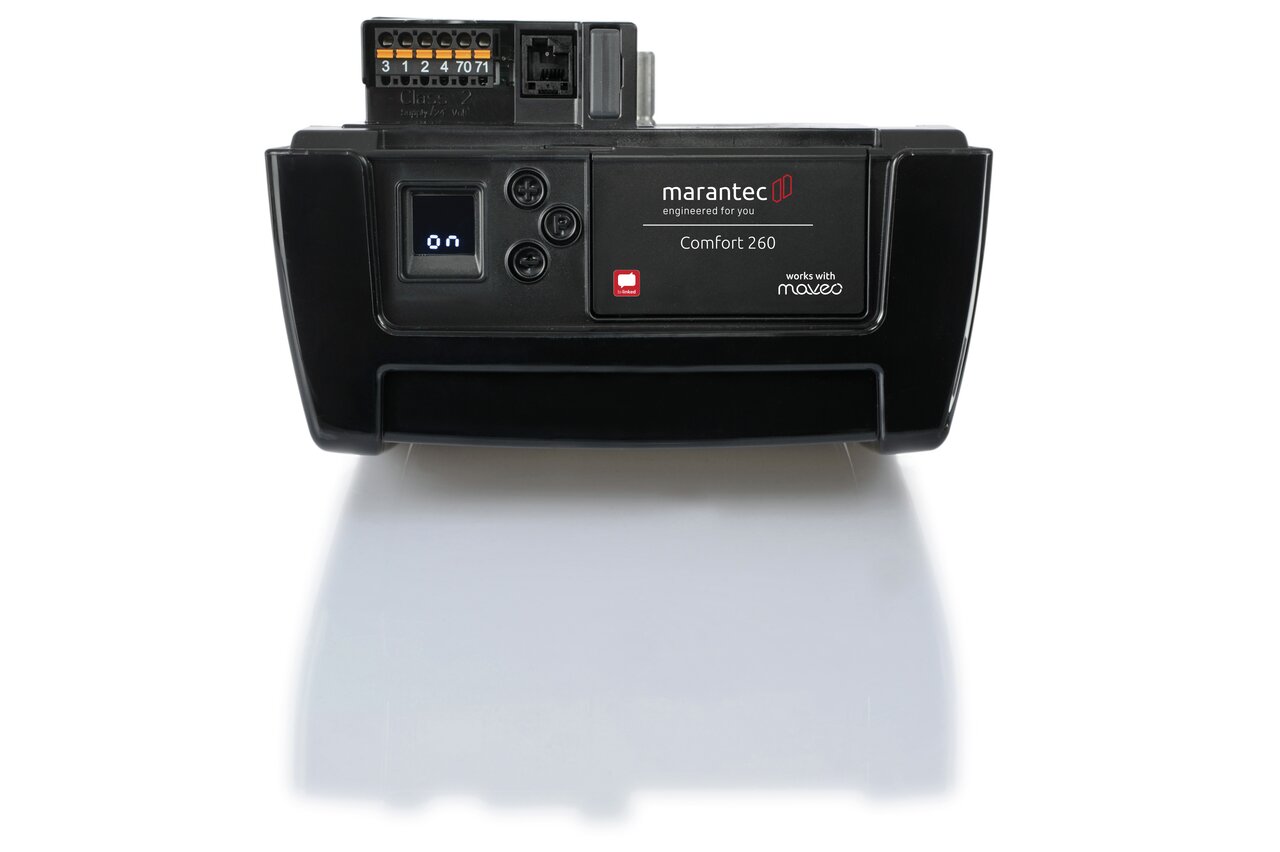

- Motor-Aggregat mit integrierter Steuerung
- Digital 921 Modulempfänger, 868 MHz bi.linked
- Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
- Universal-Einbauset für Schwing- und Sektionaltore
- Netzkabel mit Eurostecker Typ C, 1500 mm
Hinweis
Die Schiene muss separat bestellt werden.
