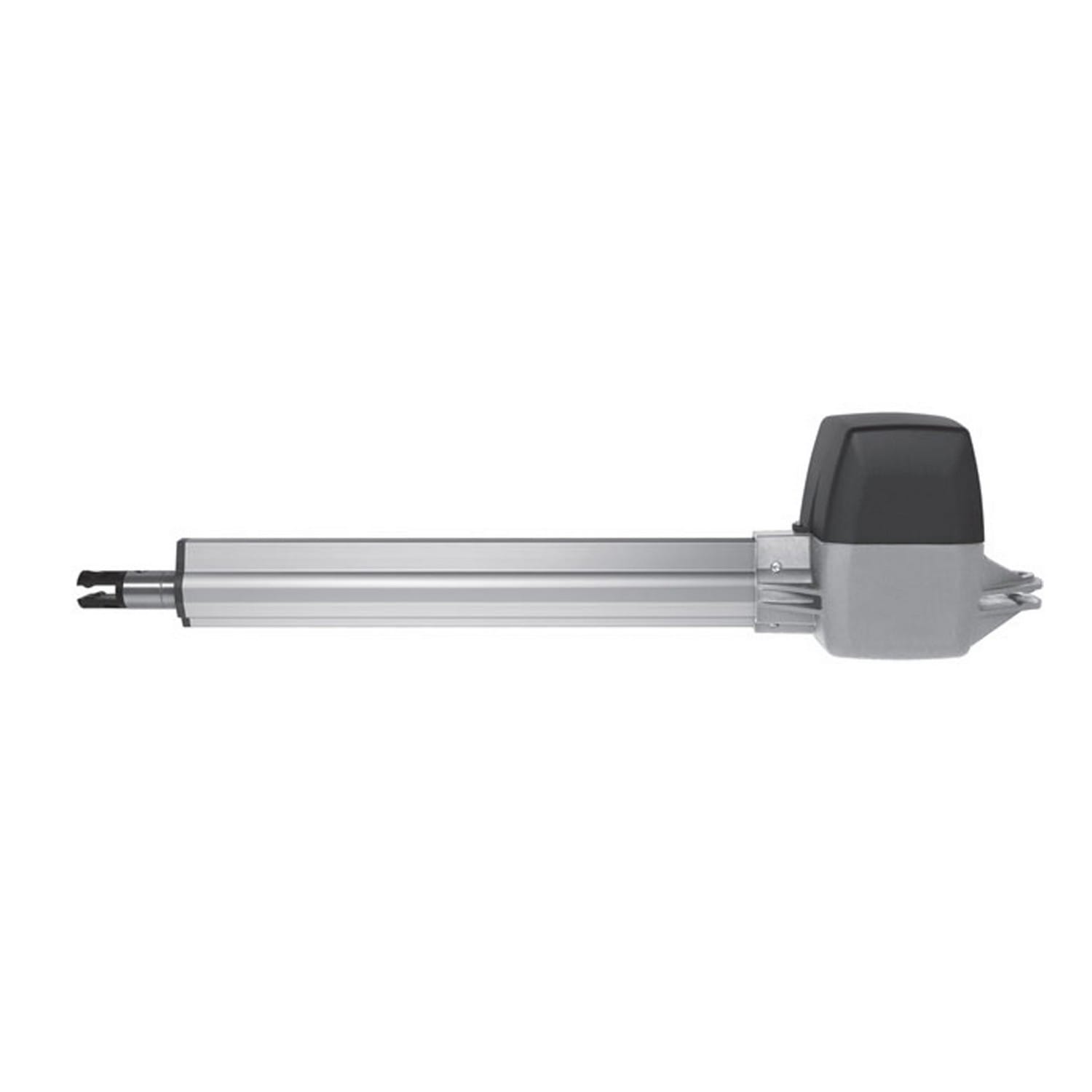

Hörmann RotaMatic PL Antrieb für 2-flügelige Drehtore ohne Heizung
Produktinformationen "Hörmann RotaMatic PL Antrieb für 2-flügelige Drehtore ohne Heizung"

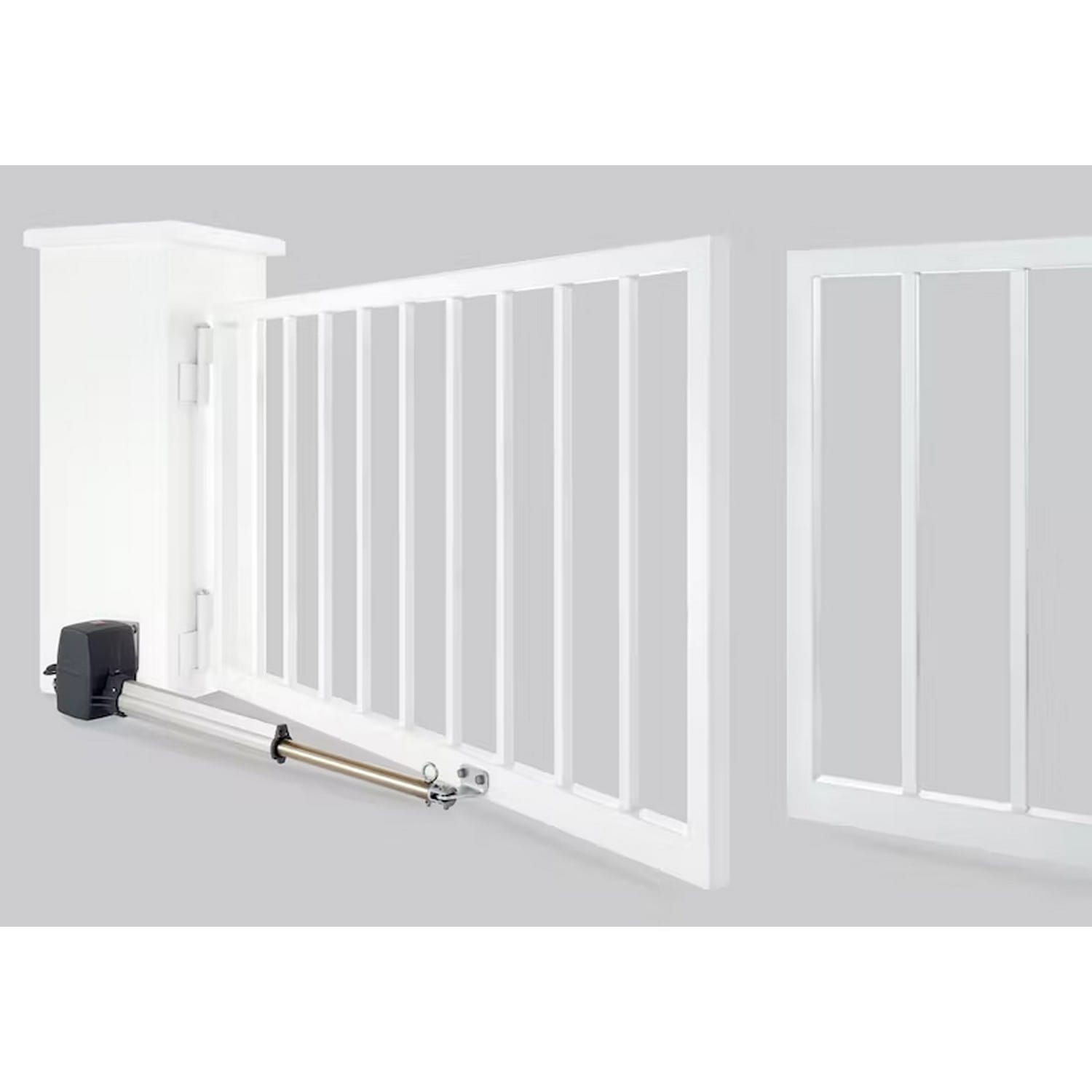

Hörmann RotaMatic PL Antrieb für 2-flügelige Drehtore ohne Heizung
Lieferumfang
- 2x RotaMatic PL Antrieb
- 1x Handsender HSE 4 BS (4-Tasten) in schwarz
- Montagematerial
Verwendung
- für 2-flügelige Drehtore / Einfahrtstore
- Torzyklen (Auf/Zu) pro Tag:/pro Stunde: 40 / 10
AntriebsdatenMotor: 24 V Gleichstrom-GetriebemotorNetzanschluss: 230 V - 240 V WechselspannungNennkraft: 540 Nmaxximale Zug- und Druckkraft: 2700 Nmaximale Spindelgeschwindigkeit: ca. 25 mm/sStandby: kleiner 1 W
Gehäuse:Aluminium / Zink-Druckguss / witterungsbeständiger, glasfaserverstärkter KunststoffTemperaturbereich: -20 °C bis +60 °CSchutzart: IP 44
SteuerungselektronikSchutzart (Steuerungsgehäuse): IP 65Impulssteuerung: JaKraftbegrenzung: JaSanft-Anlauf und Sanft-Stopp: JaAnzeige: Doppel-7-Segment-AnzeigeAutomatischer Zulauf einstellbar: JaAnzahl anschließbarer Sicherheitseinrichtungen: 3Endlage Tor-Zu: einstellbar durch integrierten Endschalter oder bauseitigen Endanschlag / Tor-Auf: programmierbar (d.h. kein Endanschlag erforderlich!)
AusstattungHandsender (868 MHz): 4-Tastenhandsender HSE 4 BS Strukturoberfläche (schwarz) mit KunststoffkappenEmpfänger (868 MHz): integrierter bidirektionaler 5-Kanal-Empfänger
Hinweis

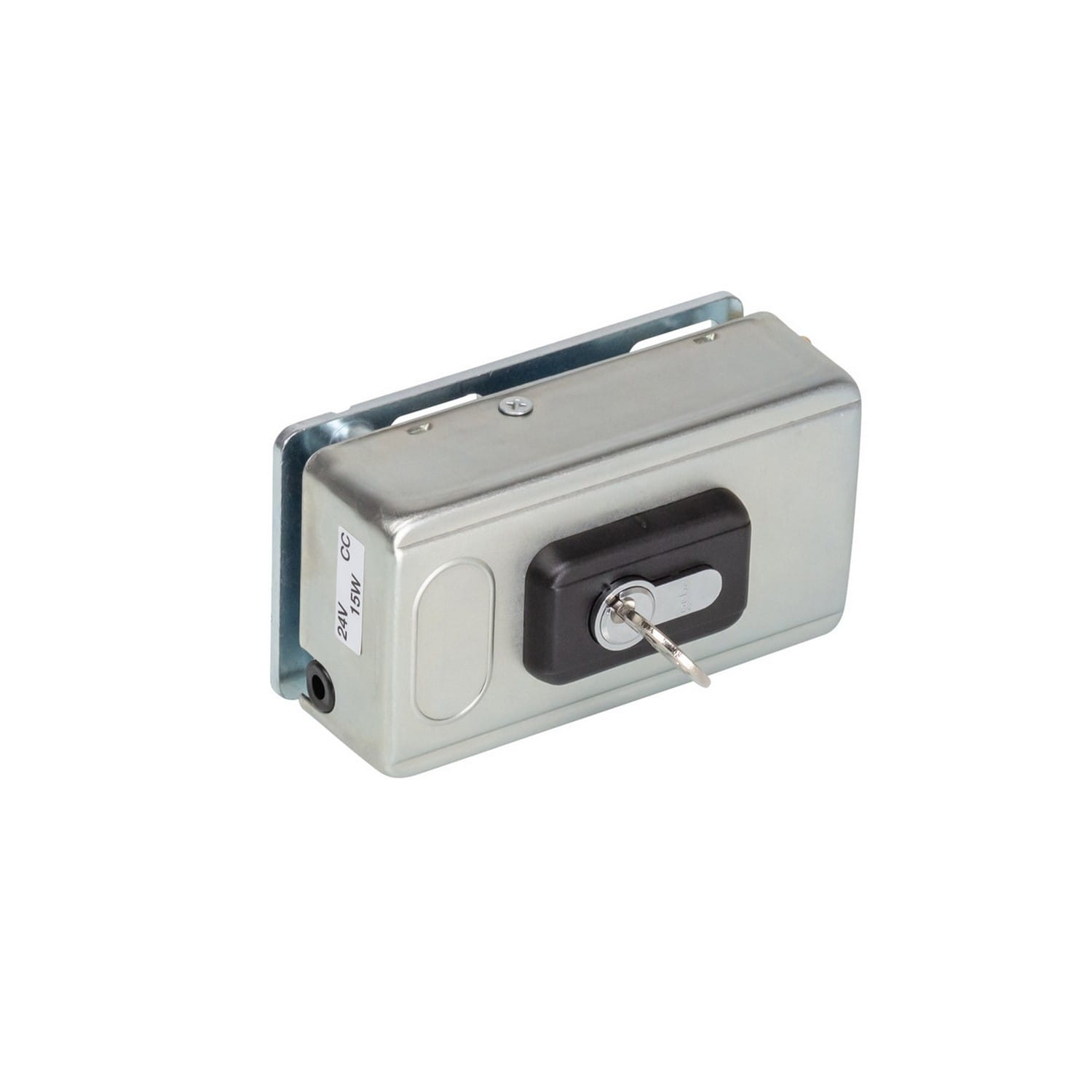

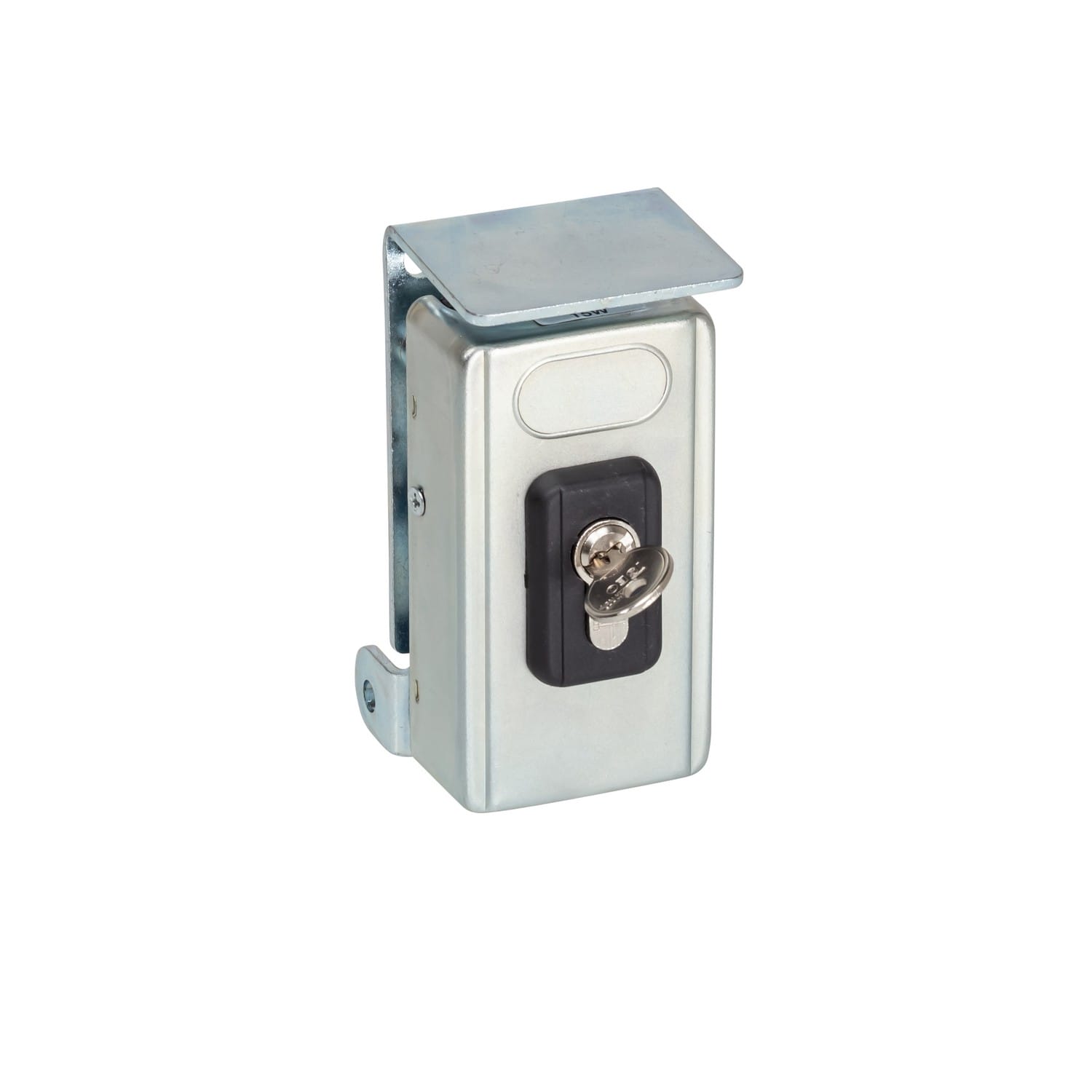

Bei einer Impulssteuerung ohne Sicht zum Tor oder bei aktiviertem automatischen Zulauf ist der Einsatz einer Lichtschranke erforderlich!Bei der Planung von Drehtoranlagen sind die maximalen Torblattfüllungen unter Berücksichtigung der regionalen Windlasten zu prüfen! Die Anforderungen der DIN EN 13241 sind zu beachten.Die Länge des Anschlusskabels zwischen dem Antrieb und der Steuerung darf max. 30 m betragen.Bei Toren mit teilflächiger Füllung ist ein Elektroschloss erforderlich!Ab einer Torflügelbreite von 1500 mm wird ein Elektroschloss empfohlen!
